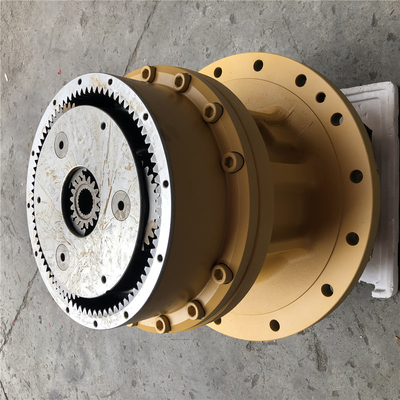

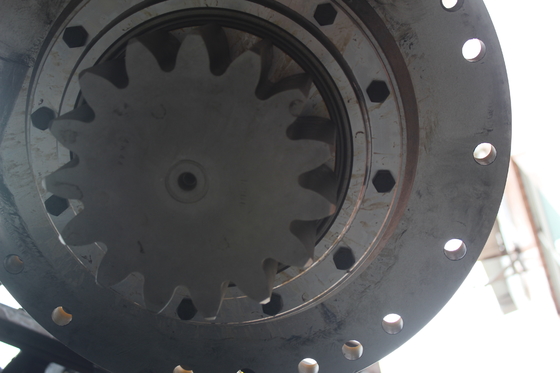

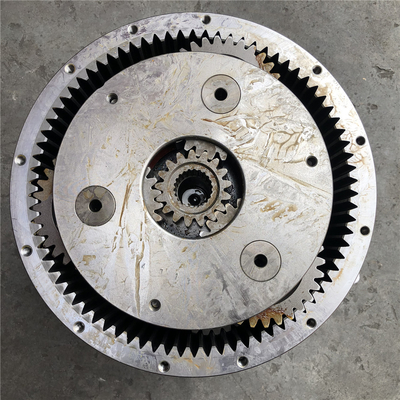

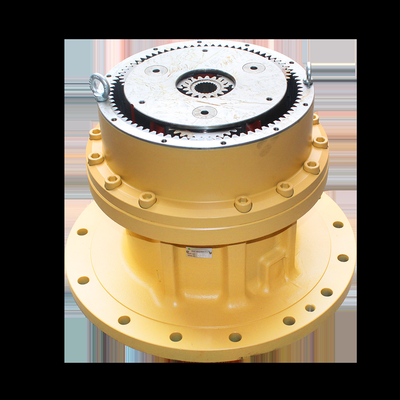

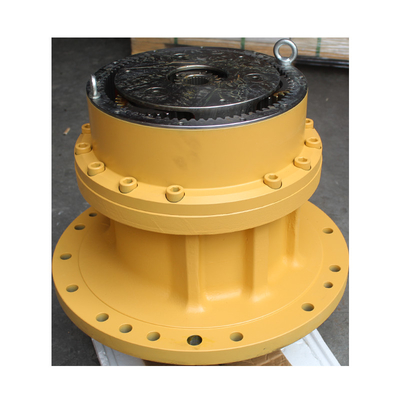

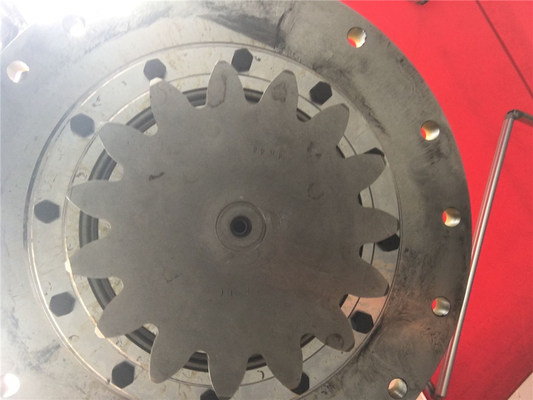

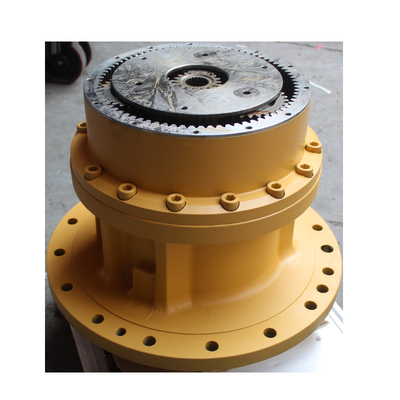

खुदाई स्विंग कमी R300-9 39Q8-12100 31Q8-10141 31Q8-11141 स्विंग गियरबॉक्स
उत्पादन विवरण
विस्तार छवि
| स्थिति | भाग संख्या | मात्रा | कलपुर्जों के नाम | टिप्पणियाँ |
|---|---|---|---|---|
| *-2. | 39Q8-12100 | [1] | स्विंग कमी गियर | देखें 4107 |
| *-2. | 39Q8-12101 | [1] | स्विंग कमी गियर | देखें 4107 |
| 1. | 39Q8-12110 | [1] | गियर रिंग | |
| 2. | 39Q8-12120 | [1] | शाफ्ट चालन | |
| 3. | 39Q8-12130 | [1] | असर-एसपीएच.रोलर | |
| 4. | 39Q8-12140 | [1] | असर-एसपीएच.रोलर | |
| 5. | 39Q8-12150 | [1] | प्लेट-थ्रस्ट | |
| 6. | 39Q8-12160 | [1] | अंगूठी का चित्र | |
| 7. | 39Q8-12170 | [1] | ढकना | |
| 8. | S017-120306 | [12] | बोल्ट-हेक्स | |
| 9. | 39Q8-12180 | [1] | आवरण | |
| 10. | एस632-290001 | [1] | O-रिंग | |
| 1 1। | S109-100306 | [12] | बोल्ट-सॉकेट | |
| के12. | 39Q8-12201 | [1] | कैरियर नंबर 2 | |
| के13. | 39Q8-12211 | [4] | गियर-ग्रह संख्या 2 | |
| के14. | 39Q8-12220 | [4] | असर-सुई संख्या 2 | |
| के15. | 39Q8-12231 | [8] | वॉशर-थ्रस्ट नंबर 2 | |
| के16. | 39Q8-12240 | [4] | पिन-कैरियर नंबर 2 | |
| के17. | S472-910404 | [4] | पिन-स्प्रिंग | |
| K18. | 39Q8-12251 | [1] | गियर-सन नंबर 2 | |
| K19. | 39Q8-12261 | [1] | प्लेट-थ्रस्ट नंबर 2 | |
| के20. | 39Q8-12281 | [1] | कैरियर नंबर 1 | |
| के21. | 39Q8-12291 | [3] | गियर-ग्रह संख्या 1 | |
| K22. | 39Q8-12300 | [3] | असर-सुई नंबर 1 | |
| K23. | 39Q8-12311 | [6] | वॉशर-थ्रस्ट नंबर 1 | |
| के24. | 39Q8-12320 | [3] | पिन-कैरियर नंबर 1 | |
| के25. | एस472-800404 | [3] | पिन-स्प्रिंग नंबर 1 | |
| K26. | 39Q8-12331 | [1] | गियर-सन नंबर 1 | |
| के27. | 39Q8-12341 | [1] | प्लेट-थ्रस्ट नंबर 1 | |
| 28. | 39Q8-12350 | [1] | आस्तीन | |
| 29. | एस632-140001 | [1] | O-रिंग | |
| 30. | 39Q6-12350 | [1] | तेल को बंद कर दें | |
| 31. | 39Q6-41450 | [2] | पिन-समानांतर | |
| 32. | S109-1850D | [14] | बोल्ट-सॉकेट | |
| 33. | 39Q8-12360 | [1] | नाम प्लेट | |
| 34. | 39Q6-41800 | [2] | कीलक | |
| 35. | P220-430204 | [1] | प्लग-हेक्स | |
| क। | 39Q8-12190 | [1] | कैरियर ASSY नंबर 2 | इलस्ट देखें |
| क। | 39Q8-12270 | [1] | कैरियर ASSY नंबर 1 | इलस्ट देखें |
