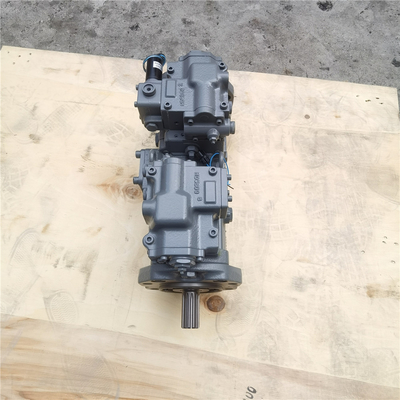

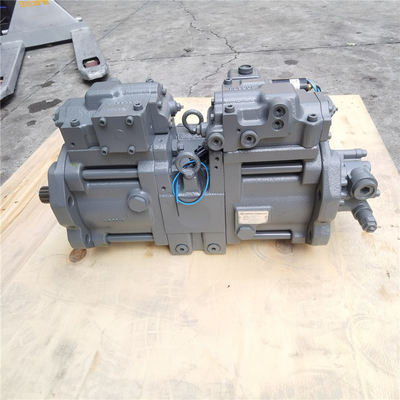

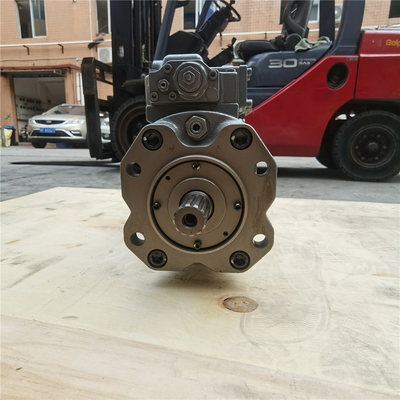

बेल पार्ट्स एक्सकेवेटर मुख्य पंप R160LC-7 R180LC-7 हाइड्रोलिक पंप 31N5-10010 31N5-10011 31N5-10030 हुंडई के लिए
खुदाई मशीन हाइड्रोलिक पंप का त्वरित विवरण
उत्पाद का नामःएक्सकेवेटर हाइड्रोलिक पंप
ब्रांडःबेलपार्ट्स
मशीन का मॉडलःR160LC-7 R180LC-7
पैकेजिंग आकारः 84*38*49
भाग संख्याः 31N5-10010 31N5-10011 31N5-10030
दबावःमानक, उच्च दबाव
उत्पाद का नाम | खुदाई मशीन हाइड्रोलिक पंप |
ब्रांड | बेल पार्ट्स |
मशीन का मॉडल | R160LC-7 R180LC-7 |
पैकिंग का आकार | 84*38*49 |
भाग संख्या | 31N5-10010 31N5-10011 |
दबाव | मानक, उच्च दबाव |
# | भाग संख्या | भाग का नाम | Qty. | मूल्य अनुरोध |
* | 31N5-10010 | मुख्य पंप | 1 | |
* | 31N5-10011 | मुख्य पंप | 1 | |
*-1 | @ | ईंधन इंजेक्शन पाइप और नोजल | 1 | |
111 | XJBN-00802 | शाफ्ट ((F) ड्राइव | 1 | |
113 | XJBN-00803 | SHAFT(R) -DRIVE | 1 | |
114 | XJBN-00430 | युग्मन-स्पाइन | 1 | |
123 | XJBN-00429 | लेयरिंग-रोलर | 2 | |
124 | XJBN-00805 | असर-सुई | 2 | |
127 | XJBN-00806 | स्पेसर लेयरिंग | 4 | |
S141 | XJBN-00807 | ब्लॉक सिलेंडर | 2 | |
S151 | XJBN-00425 | पिस्टन | 18 | |
S152 | XJBN-00424 | जूता | 18 | |
153 | XJBN-00808 | प्लेट-सेट | 2 | |
156 | XJBN-00422 | पुशिंग-गोलाकार | 2 | |
157 | XJBN-00421 | स्प्रिंग-सिलेंडर | 18 | |
211 | XJBN-00420 | प्लेट-जूता | 2 | |
S212 | XJBN-00419 | प्लेट-स्वैश | 2 | |
S214 | XJBN-00418 | झाड़ी-झुकना | 2 | |
251 | XJBN-00417 | समर्थन | 2 | |
261 | XJBN-00809 | COVER-FR | 1 | |
271 | XJBN-00415 | कैसिंग-पंप | 2 | |
312 | XJBN-00414 | ब्लॉक-वाल्व | 1 | |
S313 | XJBN-00413 | प्लेट ((R) -वॉल्व | 1 | |
S314 | XJBN-00412 | प्लेट ((L) -वॉल्व | 1 | |
401 | XJBN-00411 | स्क्रू | 8 | |
406 | XJBN-00410 | स्क्रू | 4 | |
466 | XJBN-00356 | प्लग | 2 | |
467 | XJBN-00409 | प्लग | 4 | |
490 | XJBN-00032 | प्लग | 15 | |
S531 | XJBN-00815 | पिन-टाइल्टिंग | 2 | |
532 | XJBN-00407 | पिस्टन-सर्वे | 2 | |
534 | XJBN-00816 | स्टॉपर ((L) | 2 | |
535 | XJBN-00405 | स्टॉपर (S) | 2 | |
S548 | XJBN-00360 | पिन-फीड बैक | 2 | |
K702 | XJBN-00888 | ओ-रिंग | 2 | |
K710 | XJBN-00402 | ओ-रिंग | 2 | |
K717 | XJBN-00401 | ओ-रिंग | 2 | |
K719 | XJBN-00400 | ओ-रिंग | 2 | |
K724 | XJBN-00361 | ओ-रिंग | 18 | |
K725 | XJBN-00362 | ओ-रिंग | 2 | |
K728 | XJBN-00097 | ओ-रिंग | 4 | |
K732 | XJBN-00820 | ओ-रिंग | 2 | |
K774 | XJBN-00098 | सील-तेल | 1 | |
K789 | XJBN-00398 | रिंग-बैक अप | 2 | |
K792 | XJBN-00397 | रिंग-बैक अप | 2 | |
808 | XJBN-00396 | नट-हेक्स | 4 | |
824 | XJBN-00395 | रिंग-स्नैप | 2 | |
885 | XJBN-00394 | पिन-वाल्व प्लेट | 2 | |
886 | XJBN-00365 | पिन-स्प्रिंग | 4 | |
901 | XJBN-00393 | BOLT-EYE | 2 | |
953 | XJBN-00105 | स्क्रू-सेट | 2 | |
954 | XJBN-00392 | स्क्रू-सेट | 2 | |
981 | XJBN-00156 | नाम प्लेट | 1 | |
983 | XJBN-00341 | पिन | 2 | |
*-2 | @ | ईंधन इंजेक्शन पाइप और नोजल देखें 4020, पीछे |
1 | |
*-2 | @ | ईंधन इंजेक्शन पाइप और नोजल SEE 4020, FRONT |
1 | |
*-3 | @ | ईंधन इंजेक्शन पाइप और नोजल एसईई 4030 |
1 | |
एस | XJBN-00437 | पिस्टन सब एसी इलस्ट्रेशन देखें |
1 | |
एस | XJBN-00798 | सिलेंडर SUB ASSY-RH इलस्ट्रेशन देखें |
1 | |
एस | XJBN-00799 | सिलेंडर SUB ASSY-LH इलस्ट्रेशन देखें |
1 | |
एस | XJBN-00800 | स्वैश प्लेट सब एसी इलस्ट्रेशन देखें |
1 | |
एस | XJBN-00801 | झुकाव पिन सब एसी इलस्ट्रेशन देखें |
1 | |
क | XJBN-01106 | सील किट-पंप इकाई इलस्ट्रेशन देखें |
1 |
मॉडल |
नाममात्र विस्थापन (ml/r) |
दबाव ((MPa) | गति ((r/min) |
वॉल्यूमेट्रिक दक्षता (≥%) |
L1 | L | ए | d | D | वजन (किलो) |
||||
रेटेड |
अधिकतम |
मिन |
रेटेड |
अधिकतम |
||||||||||
इंटेट |
आउटलेट |
|||||||||||||
CBN-F520-BF** | 20 | 20 | 25 | 600 | 2500 | 3000 | 92 | 66.5 | 134 | 48 | 65 | 25 | 20 | 5.1 |
CBN-F525-BF** | 25 | 68.5 | 138 | 5.3 | ||||||||||
CBN-F532-BF** | 32 | 93 | 69 | 139 | 30 | 5.6 | ||||||||
CBN-F540-BF** | 40 | 72 | 145 | 51 | 76 | 35 | 5.9 | |||||||
CBN-F550-BF** | 50 | 76 | 153 | 25 | 6.3 | |||||||||
CBN-F563-BF** | 63 | 81.5 | 164 | 6.8 |
मॉडल |
नाममात्र विस्थापन ((ml/r) आगे पंप/ पिछाड़ी पंप |
दबाव ((MPa) | गति ((r/min) | वॉल्यूमेट्रिक दक्षता ((≥%) आगे पंप/ पिछाड़ी पंप |
L1 | L2 | L | वजन (किलो) |
|||
रेटेड |
अधिकतम |
मिन |
रेटेड |
अधिकतम |
|||||||
CBHY-G36/F3.5-ATφ* | 36/3.5 | 25/20 | 28/25 | 800 | 2500 | 3000 | 92/85 | 123 | 123 | 205 | 6.8 |
CBHY-G36/F4.5-ATφ* | 36/4.5 | 92/90 | 208 | 7.0 | |||||||
CBHY-G32/F3.5-ATφ* | ३२/३5 | 92/85 | 118 | 118 | 200 | 6.5 | |||||
CBHY-G32/F4.5-ATφ* | 32/4.5 | 92/90 | 203 | 6.7 | |||||||
CBHY-G30/F3.5-ATφ* | 30/3.5 | 92/85 | 116 | 116 | 198 | 6.1 | |||||
CBHY-G30/F4.5-ATφ* | 30/4।5 | 92/90 | 201 | 6.4 | |||||||
CBHY-G28/F3.5-ATφ* | 28/35 | 92/85 | 114 | 114 | 196 | 6.1 | |||||
CBHY-G28/F4.5-ATφ* | 28/4.5 | 92/90 | 199 | 6.2 | |||||||
CBHY-G25/F3.5-ATφ* | 25/3.5 | 92/85 | 110 | 110 | 192 | 5.8 | |||||
CBHY-G25/F4.5-ATφ* | 25/4।5 | 92/90 | 195 | 5.9 |
