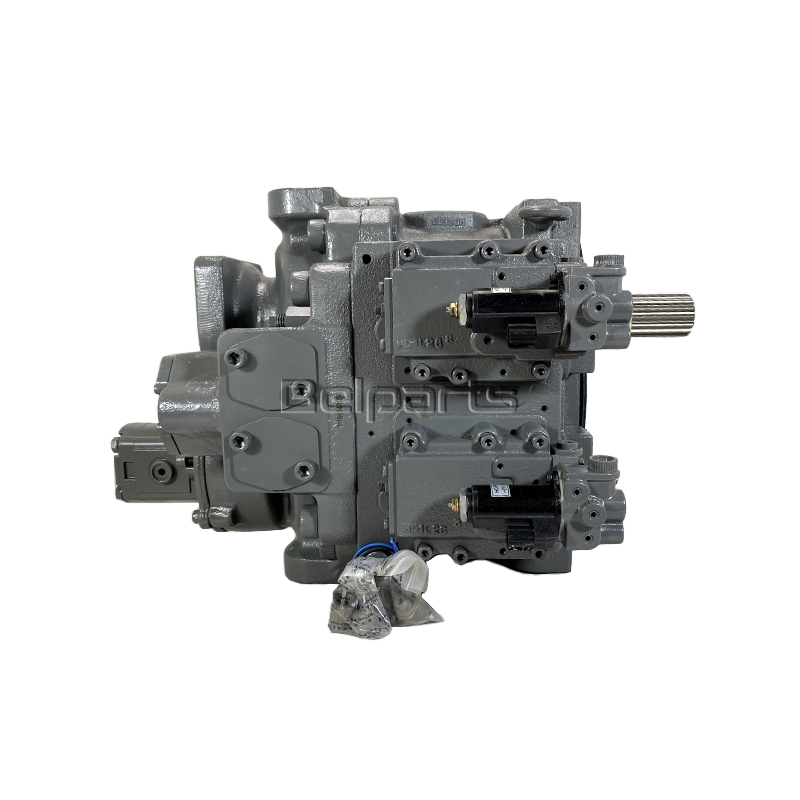

HITACHI ZX450-3 9199338 K5V200DPH-XMXR-OE02 खुदाई मशीन मुख्य पंप विधानसभा

HITACHI ZX450-3 9199338 K5V200DPH-XMXR-OE02 उत्खनन मुख्य पंप असेंबली

एक झुकाव वाले स्वैशप्लेट के साथ अक्षीय पिस्टन पंप आधुनिक उत्खनन में प्राथमिक हाइड्रोलिक सर्किट के लिए निर्विवाद वर्कहॉर्स है। इसका मूल सिद्धांत एक घूर्णन सिलेंडर ब्लॉक के भीतर अक्षीय रूप से (ड्राइव शाफ्ट के समानांतर) व्यवस्थित कई पिस्टन शामिल हैं। प्रत्येक पिस्टन में एक गैर-घूर्णन स्वैशप्लेट पर एक स्लिपर पैड होता है जो ड्राइव शाफ्ट के अक्ष के सापेक्ष कोण पर होता है। जैसे ही सिलेंडर ब्लॉक घूमता है, पिस्टन अपने बोर के भीतर आगे-पीछे होते हैं: आधा-घूर्णन के दौरान बाहर की ओर बढ़ते हैं जहां स्वैशप्लेट की दूरी बढ़ती है (सक्शन स्ट्रोक, इनलेट पोर्ट से तरल पदार्थ खींचना), और विपरीत आधा-घूर्णन के दौरान अंदर की ओर मजबूर होते हैं जहां दूरी घटती है (डिस्चार्ज स्ट्रोक, आउटलेट पोर्ट पर तरल पदार्थ को दबाव देना)। परिवर्तनीय विस्थापन के लिए महत्वपूर्ण संरचनात्मक तत्व समायोज्य स्वैशप्लेट कोण है। इस कोण को बदलकर (आमतौर पर ऑपरेटर या मशीन इलेक्ट्रॉनिक्स द्वारा नियंत्रित एक हाइड्रोलिक सर्वो पिस्टन के माध्यम से), पिस्टन की स्ट्रोक लंबाई बदल जाती है। एक बड़ा कोण पिस्टन स्ट्रोक और इस प्रकार पंप विस्थापन (प्रवाह दर) को बढ़ाता है, जबकि शून्य कोण शून्य विस्थापन में परिणत होता है। प्रमुख संरचनात्मक घटकों में ड्राइव शाफ्ट, सटीक पिस्टन बोर के साथ घूर्णन सिलेंडर ब्लॉक, स्लिपर के साथ पिस्टन, झुकाव तंत्र के साथ स्वैशप्लेट, वाल्व प्लेट (स्थिर, इनलेट/आउटलेट के लिए किडनी के आकार के पोर्ट के साथ), और एक मजबूत आवास शामिल हैं। उत्खनन में, यह डिज़ाइन एक विस्तृत ऑपरेटिंग रेंज में असाधारण दक्षता, समन्वित बहु-फ़ंक्शन ऑपरेशन के लिए आवश्यक सटीक प्रवाह नियंत्रण और खुदाई बलों के लिए आवश्यक उच्च-दबाव क्षमताएं प्रदान करता है।
